REFERENZNORMEN

Referenznormen EN10253-3 EN 10253-4 TYPE A TYPE B

EN10253-3

EN 10253-4 TYPE A/B

Geschweißte Bögen werden in der Produktionshalle von Era Fittings gemäß den europäischen EN-Normen hergestellt.
Insbesondere die Norm EN10253-3 spezifiziert die technischen Lieferbedingungen für Bögen aus rostfreiem und austenitisch-ferritischem (Duplex-) Stahl ohne spezifische Kontrollanforderungen. Die Norm EN10253-4 spezifiziert die technischen Lieferbedingungen für Bögen aus denselben Werkstoffen, die für Druckzwecke bestimmt und bei Raumtemperatur, niedriger Temperatur oder hoher Temperatur korrosionsbeständig sind, für die zusätzliche Kontrollen durchgeführt und Konformitätsbescheinigungen ausgestellt werden.

LONG UND SHORT RADIUS

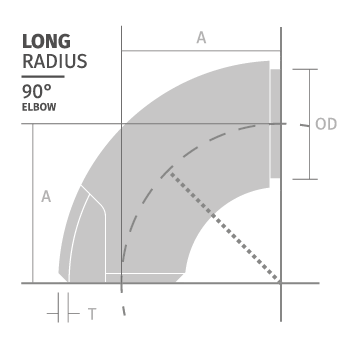

Normen EN10253-3 EN 10253-4 TYPE A TYPE B LONG-RADIUS

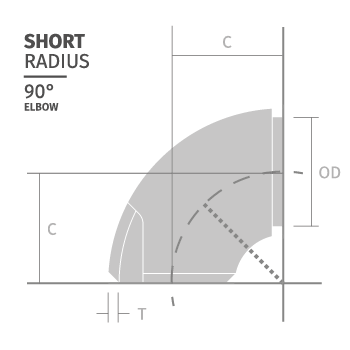

Normen EN10253-3 EN 10253-4 TYPE A TYPE B SHORT-RADIUS
  • thickness DICKE

von

bis

C3_

3,0 mm | SCH5S

25,0 mm | SCH100

  • dimensions ABMESSUNGEN

von

bis

C3_

168,3 mm | 6″

1060,0 mm | 42″

ABMESSUNGEN

DNDURCHMESSER D mmDICKE T mmRADIUS 3D mmRADIUS 2D mm
150168,33,0 - 20,0229,0152,0
200219,13,0 - 25,0305,0203,0
250273,03,0 - 25,0381,0254,0
300323,93,0 - 25,0457,0305,0
350355,63,0 - 22,0533,0356,0
400406,43,0 - 22,0610,0406,0
450457,03,0 - 22,0686,0457,0
500508,003,0 - 22,0762,0508,0
600610,03,0 - 22,0914,0610,0
650660,04,0 - 15,0991,0660,0
700711,04,0 - 15,01067,0711,0
750762,04,0 - 15,01143,0762,0
800813,04,0 - 15,01219,0813,0
850864,06,0 - 15,01295,0864,0
900914,06,0 - 15,01372,0914,0
950965,06,0 - 15,01448,0965,0
10001016,06,0 - 15,01524,01016,0
10501067,06,0 - 15,01600,001050,0

REFERENZLISTE

Wir berichten über einige Arbeiten, um konkret zu demonstrieren, was wir verwirklichen können.

Klicken Sie hier, um die vollständige Liste zu visualisieren:

alle Referenzen
Project Company Country Norm Material Plant Year
BAXS.189 + 190 - NOX-reduction BASF Atnwerpen N.V. Belgium EN10253-4 Type B 1.4541 2025
Blue East Nysa Fluor Poland EN10253-4 Type A 1.4301 2025
Infineon Dreseden Infineon Germany EN10253-4 Type A 1.4307 2024
Novo Nordisk Novo Nordisk Denmark EN10253-4 Type A 2.4602 (Alloy C22) 2024
Eos Project - Realisation phase of biorefinery UPM Germany EN10253-4 Type B 1.4307, 1.4404 2023
ARG Turbokompressor Ineos Manufacturing Deutschland GmbH Germany EN10253-4 Type A, EN10253-4 Type B 1.4571 2023
Project Ethanol Columns including MVRs and CIP Station - Two distillation units Novo Nordisk A/S Denmark EN10253-4 Type A 1.4404 2023
Izmit 3 - Air separation plant Linde AG Turkey EN10253-4 Type A, EN10253-4 Type B 1.4541 2023
NIKE PM 4 Model Group Germany EN10253-4 Type A 1.4404 2023
P0207 Waste heat extraction Ruhr Öl (BP) Germany EN10253-4 Type A 1.4462 2023
Kemi Bioproduct mill Metsä Fibre Finland EN10253-4 Type A 1.4307, 1.4404, 1.4462 2022
PM3 - Paper mill Progroup Germany EN10253-3 1.4404 2020
GRAP – HC-TAR 2020 (Refinery) Ruhr Oel GmbH Germany EN10253-4 Type A 1.4541, 1.4571 2020
Böhler ESW2020 (Special steel plant) Vöst Alpine Austria EN10253-4 Type A 1.4404 2019
Paper mill PM2 - Spremberg Hamburger Rieger Germany EN10253-4 Type A 1.4404 2019
WWTP Chisinau (wastewater treatment plant) SA Apa Canal Chisinau Moldaw EN10253-3 1.4404 2019
Trombone Cooler Wacker Norway EN10253-4 Type A 1.4841 2018
PÖLS PM3 (Paper mill) Zellstoffwerk Pöls Austria EN10253-4 Type A, EN10253-4 Type B 1.4404 2018
Visonta (Wheat processing plant) Viresol Kft. Hungary EN10253-4 Type A 1.4301, 1.4307 2018
ENCE (pulp production plant) Moncobra SA Spain EN10253-4 Type A 1.4301, 1.4307, 1.4404, 1.4462 2018
Amur (Gas Processing Plant) Gazprom Russian Federation EN10253-4 Type A 1.4541 2017
Bamboo Project - Yara (Nitric acid plant) Técnicas Reunidas SA Norway EN10253-4 Type A 1.4306 2016
Evaporator Station Agrana Austria EN10253-4 Type A 1.4571 2015
Stena Transporter (Ship) Stena Line The Netherlands EN10253-4 Type A UNS S31254 2015
Hydrocyclone OMV Group Austria EN10253-4 1.4571 2014
NEVINNOMYSSK AZOT - Chemical plant Casale SA Russian Federation EN10253-4 Type A 1.4401, 1.4404 2010
